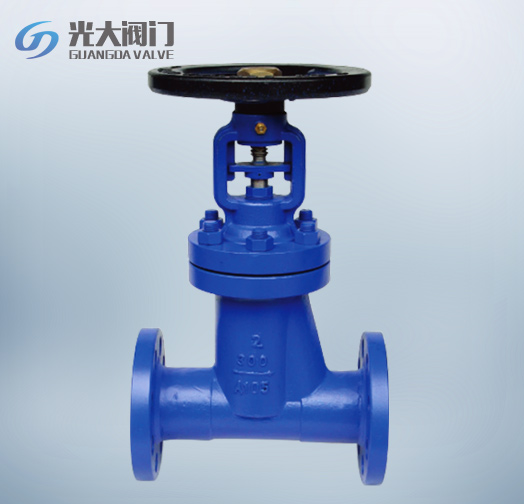

美标(A105)波纹管截止阀

产品服务 > 波纹管阀门系列 > 美标(A105)波纹管截止阀

美标(A105)波纹管截止阀

产品型号:WJ41H
公称通径:NPS
公称压力:CLASS150~900LB
工作温度:-29~350℃
设计标准:ASME B16.10、BS1873
结构长度:ASME B16.10
连接法兰:ASME B16.5
试验和检验:API598
分享到:

◆其主要结构特点
 1、产品结构合理、密封可靠、性能优良、造型美观;
 2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
 3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
 4、双重密封,性能更可靠;
 5、阀杆升降位置指示,更直观;
 6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要

◆技术规范

结构形式BB-BG-OS  Y
驱动方式手动
电动
设计标准ASME B16.10、BS1873
结构长度ASME B16.10
连接法兰ASME B16.5
试验和检验API598


◆产品性能规范

公称压力(LB)壳体试验压力(MPa)密封试验压力(MPa)适用温度(℃)使用介质
1503.02.2≤350℃水、蒸汽、油品等
3007.55.5
60015.011.0
90022.516.5


◆主要零部件材质

序号名称材质
1阀体ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2阀瓣ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3对开圆环ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4阀瓣盖ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5阀杆ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6垫片柔性石墨+不锈钢
7阀盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8波纹管组件ASTM A182-F304、F316、F321、F304L、F316L
9填料柔性石墨
10填料压盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11阀杆螺母铜合金
12手轮ASTM A536 Gr.60-40-18、A216-WCB
13定位片45、WCB、304、316、304L、316L
14双头螺栓ASTM A193-B7、A320-B8、A193-B8M
15六角螺母ASTM A194-2H、A194-8、A194-8M



型号WJ41-150LB
压力等级150LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L108117127140165203216241292356406495622698787
H241241241280286368387400457520609698762876990
W120140140180200220260280300320340400450450450
重量(kg)45610131830355575104200300390610



型号WJ41-300LB
压力等级300LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L152178203215229267292318356400444559622711762
H24124128332032239943845058461066076285010851187
W120140140180200220260280300320340400450450450
重量(kg)4710152025305288115160259420595876



型号WJ41-600LB
压力等级600LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L165190216229241292330356432508559660787838889
H2402803203203904304805086357509141016121913301560
W140140160160180180250250350400450500600720760
重量(kg)71016222935509015023030051085011201400



型号WJ41-900LB
压力等级900LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L2292292542793053684193814575596107378389651029
H28033035043050856943063577486010401330156016501780
W160160180180250250320350450550600720760820890
重量(kg)10162337496575120200350410790130015001800
